主轴电机

Z205伺服主轴电机

5.5kW-11kW交流异步伺服主轴电机,
叠片式结构,结构更稳定,使用寿命长
电机内部集成编码器,增量、绝对值、旋变可选。
额定转速以下恒转矩,转动惯量小,可实现高动态伺服控制。
过载能力最大可达2.5倍。
机械震动小,可达到符合 EN 60034-14 标准的 B 级水平。

额定电压     可选 200V / 230V / 380V / 415V
额定转速     可选 375 r/min, 450 r/min, 500 r/min, 750 r/min, 1500 r/min, 2000 r/min, 3000 r/min
安装型式     IMB5 / IMB35
冷却类型     独立风扇冷却
防护等级     IP54
绝缘等级     F,155℃
温度传感器     可选配
速度编码器     Tamagawa 增量式2500PPR, 其它类型可选配
环境温度     -15 ~ 40 ̊C
海拔高度     ≤1000米


主轴电机额定功率S3 - 30 min
额定电流额定转速额定转矩S3 - 30 min
额定功率上限转速最高转速转动惯量
型号kWkWArpmNmNmrpmrpmkg.m2
ZB205 - 155R55.57.535.0 47.8 10.71500400060000.0198
ZC205 - 157R57.51147.8 70.0 14.41500400060000.0255
ZD205 - 159R59.51360.5 82.8 18.11500400060000.032
ZE205 - 1511111570.0 95.5 20.71500400060000.04
ZB205 - 103R73.75.535.3 52.5 7.81000250045000.0198
ZC205 - 105R55.57.552.5 71.6 111000250045000.0255
ZD205 - 106R56.59.562.1 90.7 13.31000250045000.032
ZE205 - 107R57.51171.6 105 15.11000250045000.04
ZB205 - 257R57.51128.7 42.0 13.82500700070000.0198
ZB205 - 259R59.51336.3 49.7 17.52500700070000.0198
ZC205 - 2511111542.0 57.3 202500700070000.0255
ZC205 - 2513131649.7 61.1 23.72500700070000.0255
ZD205 - 25151518.557.3 70.7 27.22500700070000.032
ZE205 - 2518R518.52270.7 84.0 33.32500700070000.04
ZB205 - 7502R22.2328.0 38.2 5.1750200030000.0198
ZC205 - 7503R73.75.547.1 70.0 8.1750200030000.0255
ZD205 - 7504R54.56.557.3 82.8 9.8750200030000.032
ZE205 - 7505R55.57.570.0 95.5 11.8750200030000.04

双川5.5kW伺服主轴电机
机座号205×205
额定1500r/min最高转速6000r/min

ZB205-155R5


双川7.5kW伺服主轴电机
机座号205×205
额定1500r/min最高转速6000r/min

ZC205-157R5

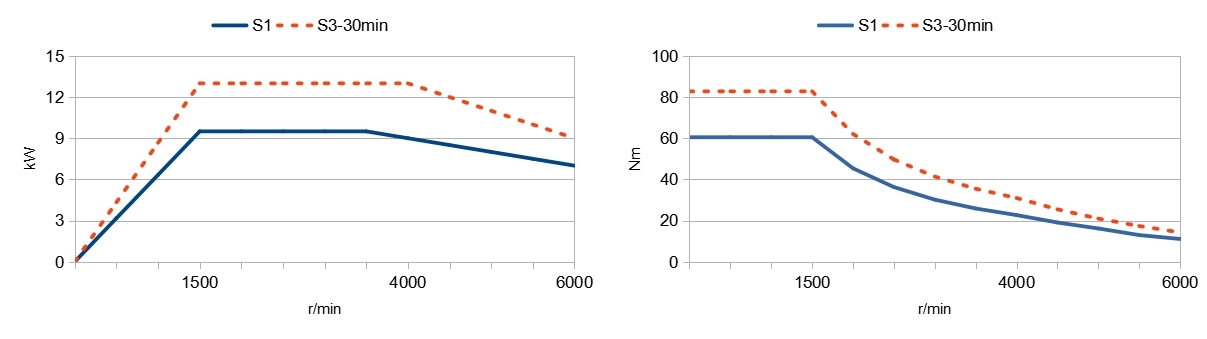

双川9.5kW伺服主轴电机
机座号205×205
额定1500r/min最高转速6000r/min

ZD205-159R5

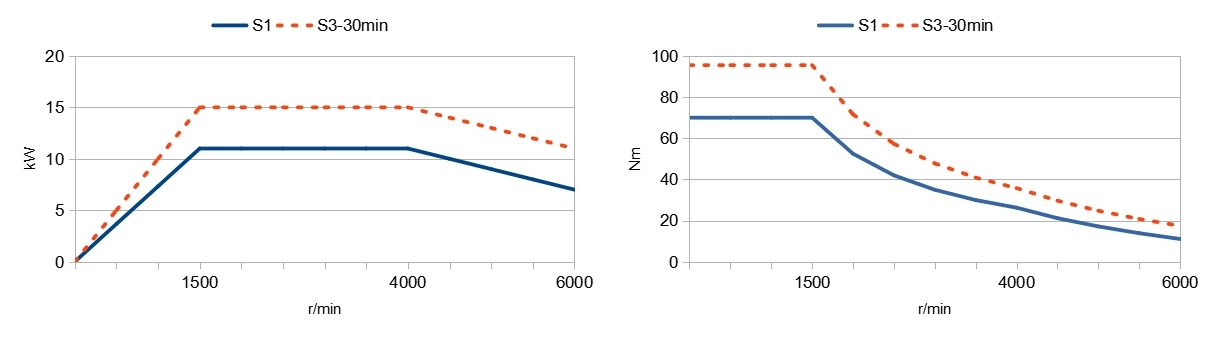

双川11kW伺服主轴电机
机座号205×205
额定1500r/min最高转速6000r/min

ZE205-1511

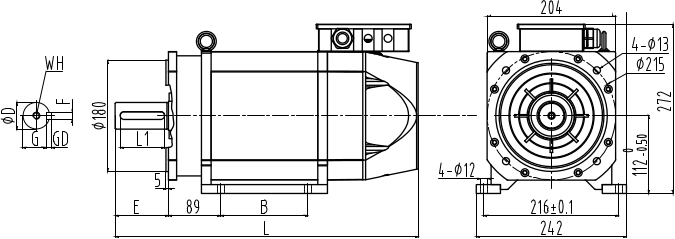

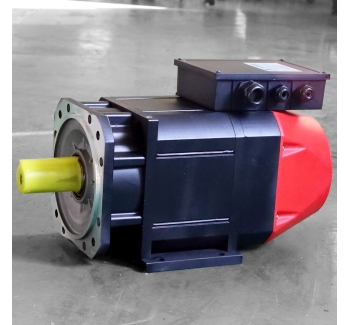

双川异步伺服马达
机座号205×205
中心高112
轴径38/42/48



ZB205ZC205ZD205ZE205
B [mm]95
130
155190
D [mm]38
42
E [mm]80110
F [mm]1012
G [mm]3337
GD [mm]8
L1 [mm]6090
L [mm]470505
530595
WHM10 * 15M10 * 15
